HƯỚNG DẪN ĐẦU GHI H-264



HƯỚNG DẪN SỬ DỤNG ĐẦU GHI H264 NEW COMPRESSION DVR 4100 - 8100 - 16100 (4CH - 8CH - 16CH)

+ Format ổ cứng, phải chuột nhấn Main Menu


+ Nhấn Utility


+ Nhấn nút HDD Initialization



+ Đánh dấu check vào ô số 1 và nhấn Start



+ Nhấn Yes


+ Nhấn Close

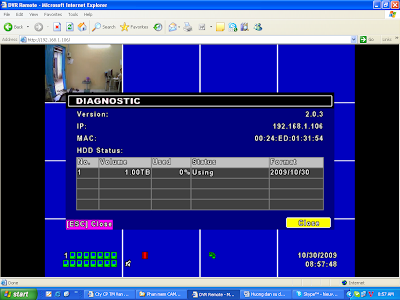

+ Nhấn Diagnostic


+ Nhấn Close


+ Xem lại phần ghi hình, Nhấn Playback


+ Quá trình ghi lại


+ Cấu hình ghi theo lịch trình, phải chuột chọn Record On/Off


+ Biểu tượng đồng hồ xuất hiện

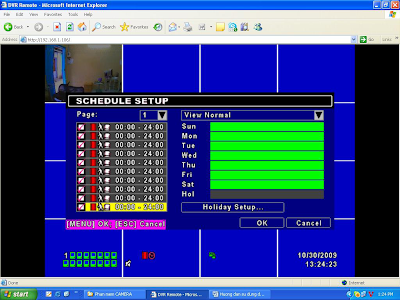

+ Chọn Schedule Setup


+ Kích chọn theo mục


+ Đánh dấu check mục Enable và mục ScheduleRecord Nomal. Sau đó nhấn OK


+ Tương tự như vậy bạn cấu hình từ 4kênh – 8kênh - 16kênh Camera như trên


+ Tìm phần ghi hình theo thời gian, ngày giờ. Kích nút Seach Setup


+ Nhấn Time Search


+ Chọn ngày cần xem. VD: Kích chọn ngày 30


+ Chọn giờ cần xem. VD: Nhập giờ 08:56:09 hoăc bạn có thể kéo thanh trượt qua lại. Nhấn OK


+ Quá trình ghi hình sẽ theo ngày, giờ bạn đã chọn.


+ Cấu hình PTZ, Chọn PTZ & RS 485 Setup


+ Đánh dấu Check vào ô Enable PTZ, chọn Protocol: Peclco-D, PTZ ID: 1, Baud Rate: 2400, RS- 485 ID: 1, RS-485 Baud Rate: 2400, Protocal: Li-Lin. Nhấn OK


+ Nhấn PTZ Control

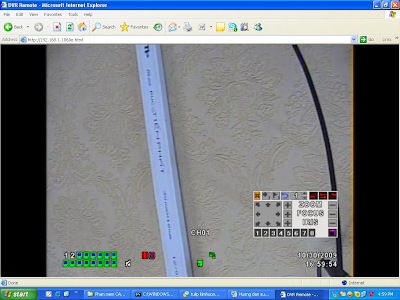

+ Biểu tượng PTZ xuất hiện


+ Set điểm Camera Speed dome. VD: Camera Speed dome VT 9311, chọn số 1


+ Chọn biểu tượng lá cờ


+ Nhấn nút mũi tên qua phải, qua trái, lên, xuống, zoom (+), zoom (-) tùy theo ý tưởng của bạn. VD: Qua phải, nhấn nút mũi tên bên phải


+ Nhấn nút mũi tên có số 1 để gọi lệnh


+ Tương tự bạn set cho các điểm tiếp theo, Camera Speed Domeb VT-9311 chạy Auto tự động sẽ là 54, các điểm mà bạn đã set khi chạy Auto tự động sẽ là 51


HƯỚNG DẪN XEM NỘI BỘ ĐẦU GHI H264 NEW COMPRESSION DVR VT - 4100 - 8100 - 16100 (4CH - 8CH - 16CH)

+ Mở IE (Internet Explore), gõ http://192.168.1.106, User name: Admin, Pass: 123456, tất cả cấu
hình theo mặc định của đầu ghi DVR VT - 4100- 8100 – 16100.


+ Kích chọn Internet Explore 6,7,8


+ Giao diện chính của màn hình.


+ Bạn có thể cấu hình lại IP bằng cách nhấn phải chuột trên màn hình chọn Main Menu.


+ Nhấn Network Setup.


+ Chọn Type: LAN


+ Chỉnh IP Address (Cấu hình IP tùy theo lớp mạng của bạn đang sử dụng). VD: IP Address: 192.168.1.x, Subnet Mask: 255.255.255.0, Getway: 192.168.1.x, DNS: 192.168.1.x. Nhấn Enter.


+ Nhấn OK


HƯỚNG DẪN CẤU HÌNH XEM QUA MẠNG ĐẦU GHI H264 NEW COMPRESSION DVR VT - 4100 - 8100 - 16100 (4CH - 8CH - 16CH)

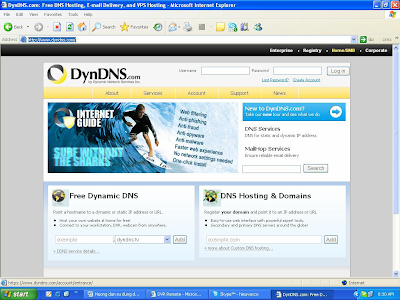

+ Tạo Host Name tên miền DNS. Mở IE, gõ http://www.dyndns.com. Nhấn Create Account.



+ Gõ thông tin đầy đủ trong phần Creat Account. VD: Username: xxxx, Pass: xxxx, Email: xxxx. Nhấn Creat Account
Lưu ý: Account trên trang DNS cho phép sử dụng 1 lần tài khoản Email và tối đa 5 Host Name


+ Sau khi đăng ký xong, bạn vào hộp thư email, kích hoạt đường Link của DNS nó mới hoạt động được


+ Mở hộp thư email kích hoạt đường link


+ Đây là đường link của DynDNS.com


+ Gõ Username và Pass vừa tạo. Nhấn Login


+ Nhấn Add Host Services

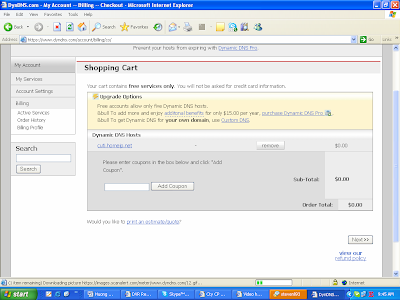

+ Gõ Host cần tạo. VD: demovanxuan.homeip.net, kích User auto detected IP118.68.252.143. Nhấn Add To Cart.


+ Nhấn Next



+ Nhấn Activate Services.


+ Đây là Host Name tiên miền chúng ta vừa tạo.


+ Mở IE (Internet Explore), gõ IP của Router. VD: 192.168.1.1, User: Admin, Pass: Admin (theo mặc định của nhà sản xuất của Router mà bạn đang sử dụng). Nhấn OK


+ Kích chọn NAT, chọn Open Port

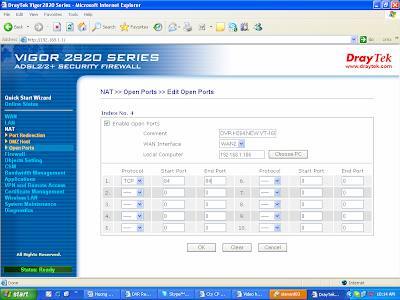

+ Đánh đấu check Enable và điền đầy đủ thông tin. VD: Comment: DVR H264 NEW VT-1600, Wan Interface: Wan 2, Local Computer: 192.168.1.106, Potocol : TCP, Start Port: 84, End Port: 84. Nhấn OK
+ Lưu ý: Địa chỉ IP và Port cấu hình theo đầu ghi



+ Ở mục 4 là phần mở Port của đầu ghi, router này cho phép chúng ta mở 20 port.

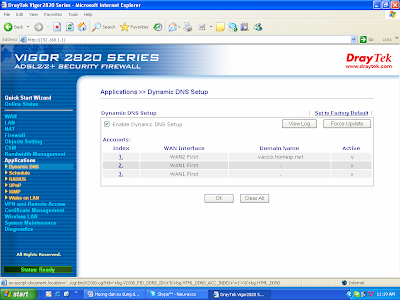

+ Nhấn Applications, chọn Dynamic DNS.

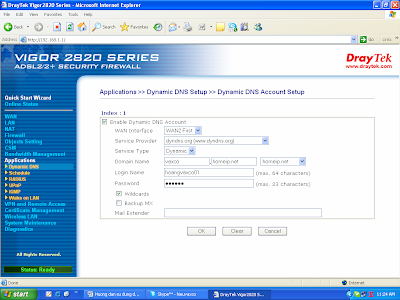

+ Đánh dấu check chọn Enable Dynamic DNS Setup, chọn Index: 1


+ Điền thông tin đầy đủ. VD: Wan Interface: Wan2 Fist, Service Provider: dyndns.org (www.dyndns.org), Service Type: Dynamic, Domain Name: demovanxuan.homeip.net, Login Name: xxxx, Password: xxxx, đánh dấu check Wildcards (gõ Host Name tên miền DNS và tài khoản trong trang DNS đã tạo). Nhấn OK


+ Mở IE (Internet Explore), gõ Host tên miền DNS. VD: http://vantech.gotdns.com:82. Chọn Internet Explorer 6, 7, 8.


+ Nhập User Name: Admin, Pass: 123456 (theo mặc định của đầu ghi). Nhấn OK


+ Giao diện chính của màn hình xem qua mạng


+ Như vậy chúng ta đã cấu hình xong.
